工程测量实验室

一、工程测量实验室基本情况

工程测量实验室成立于1975年，面向木工程、道路桥梁与渡河工程、给排水科学与工程以及智能建造等4个专业。

实验室主要设备有微倾式水准仪40台套，自动安平水准仪40台套，经纬仪40台套，全站仪55台套，GPS-RTK23台套，徕卡TM30精密检测机器人一台套，人机2台套。

承担土木工程、道路桥梁与渡河工程和给排水科学与工程三个专业的《工程测量A》的实验课程，同时承担土木工程和道路桥梁与渡河工程两个专业的《工程测量实习》、道路桥梁与渡河工程专业的《公路勘测实习的教学任务。工程测量实验室还负责组织与指导学生参加 “全国大学生测绘学科创新创业智能大赛”的等大学生比赛任务。

二、本科试验项目介绍

1.水准仪的使用

实验目的：认识水准仪的基本构造，了解各部件的功能；初部了解使用水准仪的操作要领。

实验内容：用水准仪直接测定地面两点间的高差

实验用仪器设备：水准仪、水准尺

2.水准测量

实验目的：根据水准点测算待定点的高程；熟悉闭合水准路线的施测方法。

实验内容：用水准仪测定闭合水准路线各点高程

实验用仪器设备：水准仪、水准尺

3.水准仪的检验校正

实验目的：熟悉水准仪各主要轴线间应满足的几何条件；掌握水准仪检验与校正的操作方法。

实验内容：掌握DS3级水准仪检验与校正的操作方法。

实验用仪器设备：水准仪、水准尺

4.经纬仪的使用

实验目的：了解DJ6级光学经纬仪的基本构造和各部件的功能。

试验内容：掌握经纬仪对中、整平、照准和读数的方法，测量两方向间的水平角。

实验用仪器设备：经纬仪

5.水平角观测

实验目的：掌握测回法观测水平角的操作方法。

实验内容：组内每人对同一角度用测回法观测一测回。

实验用仪器设备：经纬仪

6.竖直角观测

实验目的：掌握竖直角的观测记录与计算。

试验内容：每人用测回法观测竖直角一测回，计算竖直角及指标差。

实验用仪器设备：经纬仪

7.全站仪的使用

实验目的：学会使用全站仪进行测量水平距离、水平角和竖直角。

实验内容：每组学生相互配合，完成两点间的距离测量、水平角和竖直角的测定。

实验用仪器设备：全站仪、对中杆、棱镜

8.RTK的使用

实验目的：掌握采用RTK和CORS系统进行大地坐标的测量。

实验内容：每组学生相互配合，使用RTK完成5个特征点的国家2000坐标系的坐标点采集。

实验用仪器设备：RKT、对中杆、CORS账号

三、主要实验设备介绍

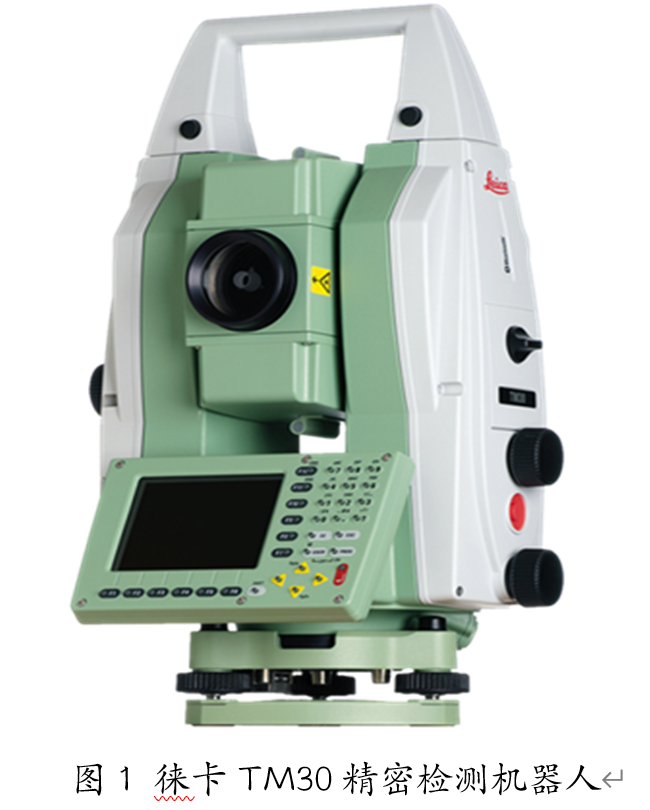

1、徕卡TM30精密检测机器人

作为徕卡全面监测解决方案的重要组成部分，徕卡TM30监测机器人在许多自动化监测领域，扮演着无可替代的角色。徕卡测量系统在高精度测量技术应用领域有着丰富经验，徕卡TM30全站仪将0.5"的测角精度以及快速的数据获取能力融为一体，高精度与高速度的融合让工程师们能更高效，更经济地监测和评估建筑物的安全状态。

当建筑物和自然地物需要实时的安全监测时，徕卡TM30全站仪可保证全年365天，每天24小时不间断监测，且确保所采集数据的高质量和高可靠性。徕卡TM30所具备的坚实、可靠、低维护成本和低能耗的特点，完全胜任远程自动化监测。即使在无人值守的恶劣环境，也无所畏惧。

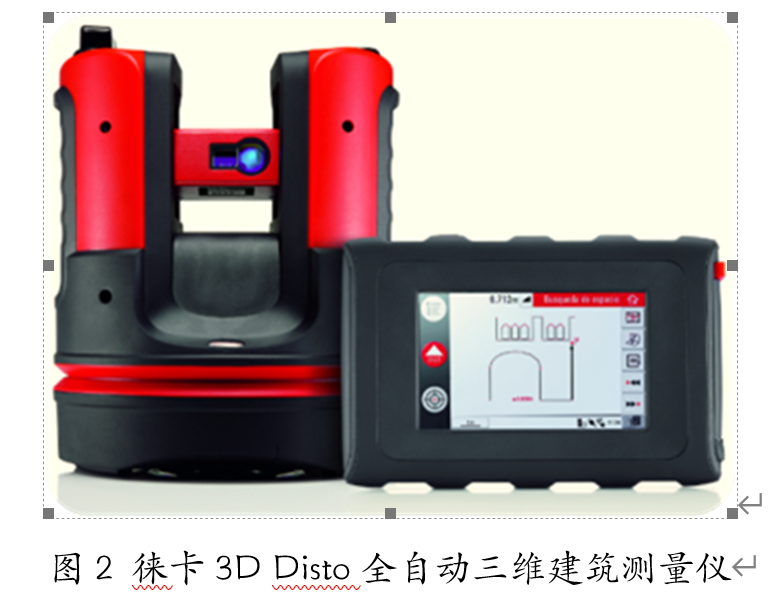

2.徕卡3D Disto全自动三维建筑测量仪

徕卡3D Disto全自动三维建筑测量仪可以将任何形状的空间都在控制当中，轻而易举的捕获和记录距离、高差、面积、周长、体积、坡度、夹角等数据,甚至测量难以触碰到的位置。

无论是自动还是手动模式：你都能完整的测量房间，墙体，窗户，建筑连接处或者楼梯；有水平面扫描和垂直面扫描两种自动模式可选，扫描过程中随时可以更改扫描的间距。

精确投影点位无论是投影布局天花板、地板的龙骨网格，还是墙壁上膨胀螺丝孔位，徕卡三维测量仪都可以精确地把你的设计图案投影在任何平面上。在所有的照明条件下，测量值都可以轻松读出；有效地进行跨越障碍物测量；可轻松把测量值转成CAD图，并创建正面图和平面图；空间扫描功能；--扫描功能适用于外立面的自动测量；--特征位置的单点测量和表面扫描。

3. 大疆M4E固定翼无人机

大疆Matrice 4E（简称M4E）是大疆推出的专业级行业无人机，主要应用于测绘、电力巡检、应急救援等领域，具备高精度定位、智能作业及极端环境适应性等特点。 ‌

‌定位精度‌：采用RTK厘米级定位系统，水平精度可达1厘米+1ppm，垂直精度1.5厘米+1ppm，配合时间同步技术实现毫米级作业。‌‌影像系统‌：搭载1英寸2000万像素传感器，配合可调光圈镜头，支持HDR模式，逆光和低光环境下画面细节丰富。‌‌续航能力‌：标配TB65智能电池（42分钟续航），支持多电池管理，2小时可充满全部电池组，零下20℃环境下仍能稳定作业。‌

‌测绘与巡检‌：适用于地形图测绘、桥梁检测、输电线巡检等场景，效率较传统方式提升8倍以上，实测单日最大覆盖面积达120平方公里。‌应急救援‌：配备喊话模块和热成像相机，可快速完成抢险现场警示信息传递及过热隐患排查。‌‌环境适应性‌：IP45防护等级可在沙尘暴或小雨天气作业，双视觉+红外避障系统降低碰撞风险。‌‌安全冗余‌：双IMU、双气压计及多电池管理，确保单一组件故障时仍可安全返航。
